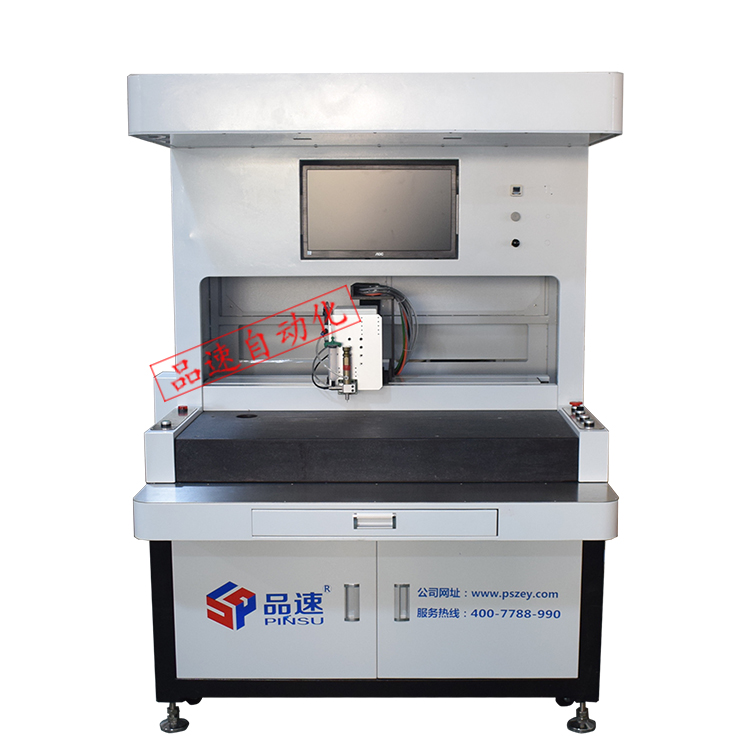

全自動視覺點膠機

一、機械結構與核心配置
1. 機械結構設計
全自動視覺點膠機采用模塊化設計，由以下核心部件組成：

運動控制系統：搭載高精度XYZ三軸線性模組，采用伺服電機驅動，重復定位精度可達±0.01mm，支持高速點膠路徑規劃。

視覺定位系統：集成工業級CCD相機（1500萬像素以上）與環形光源，通過算法實現實時圖像采集、特征識別與坐標校正，定位精度達±0.005mm。

點膠閥系統：精密精密點膠閥，支持微量點膠（最小膠點0.1mm3）與大流量連續涂覆，兼容環氧樹脂AB膠、PU膠、UV膠、乳膠、硅膠等多種膠水類型。

人機交互界面：品牌觸摸屏，高清，支持圖形化編程與工藝參數存儲。

安全防護裝置：急停按鈕，符合CE/UL工業安全標準。

2. 關鍵硬件配置
視覺系統：品牌工業相機+光源+視覺軟件

運動控制：上銀精密導軌+品牌伺服電機+昆侖觸摸屏+工業級電腦

點膠閥：精密點膠閥

軟件平臺：自主開發控制系統，中文操作界面；

二、操作流程與使用方法
1. 設備準備階段
膠水配置：根據工藝需求選擇膠水類型，將膠水倒入料桶并且密封；


2. 參數設置
視覺標定：使用標準標定板完成相機坐標系與機械坐標系的定位。

點膠參數：設定膠量（0.01-50ml/min）、出膠速度、Z軸抬升高度等，支持斜坡啟動/停止功能。

3. 運行模式
啟動后設備自動完成視覺定位→路徑規劃→點膠，良品率可達99.9%以上。


4. 維護保養
每日清潔針頭與膠路，防止固化堵塞；

每周校準視覺系統與運動平臺精度；

每季度更換密封圈與過濾器。

三、應用行業與典型案例
1. 消費電子制造
應用場景：手機/耳機防水密封、FPC柔性電路板補強、攝像頭模組固定

案例：某品牌TWS耳機殼體點膠，實現0.3mm線寬±5%的膠路一致性

2. 汽車電子
應用場景：ECU控制單元封裝、車燈粘接、傳感器灌封

案例：新能源汽車電機控制器灌膠，膠厚公差控制在±0.1mm以?xún)?nèi)

3. 新能源行業
應用場景：鋰電池Pack結構膠涂布、光伏組件邊框密封

技術亮點：搭載3D視覺系統，可自動適應電芯表面高度差

4. 醫療設備
應用場景：一次性?xún)?nèi)窺鏡封裝、胰島素泵精密點膠

特殊要求：配置無塵防護罩，滿足ISO Class 5潔凈度標準

5. LED照明
應用場景：COB芯片封裝、透鏡粘接、燈條涂覆

效率對比：較傳統手動點膠效率提升300%，膠量浪費減少70%

四、全自動視覺點膠機主要用于UV膠，黃膠，電子膠，凡立水，厭氧膠，環氧樹脂AB膠，聚氨酯PU膠，硅膠等點涂。




全自動視覺點膠機憑借其高精度、高靈活性的特點，正成為先進制造領域的標配設備。深圳市品速科技有限公司坐落在中國改革開放前沿——深圳，10多年來致力于全自動視覺點膠機設計生產，提供從設計，生產，培訓，售后一站式服務，免費打樣，歡迎來電咨詢！服務熱線：4007788990/18924621616.
